國外軍用電子元器件質量等級與國內對應梳理
為了保證元器件的質量,我國制定了一系列的元器件標準。在上世紀70年代末期制定了“七專”7905技術協議和80年代初制定了“七專”8406技術協議,已具備了軍用器件標準的雛形,但標準是在改革開放之前制定的,有很多局限性,很難與國際接軌。從80年代開始,我國標準化部門參照了美國軍用標準(MIL)體系建立了GJB體系,元器件的標準有規范、標準、指導性文件等三種形式。

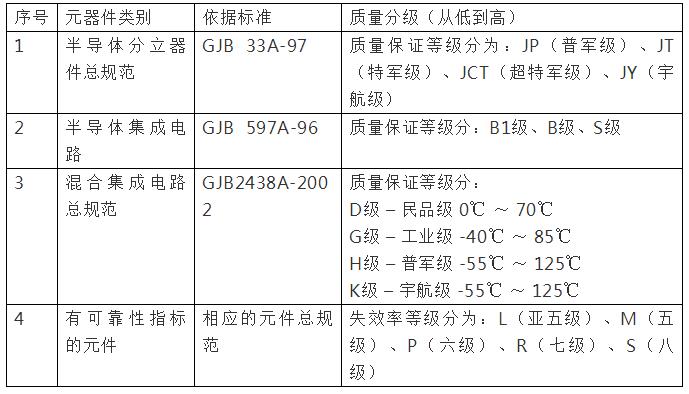

1.國內軍用元器件質量分級
2.美國軍標質量等級體系:

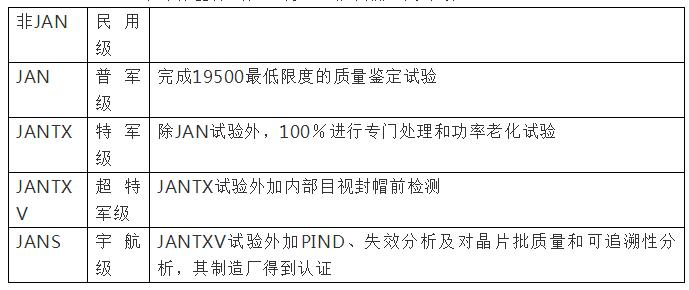

MIL-PRF-19500半導體器件試驗總規范(依次低→高等級)

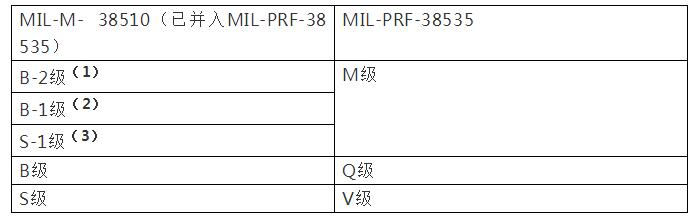

單片微電路規范(依次低→高等級)
(1)B-2級:不完全符合MIL-STD-883的1.2.1節的要求,并按照政府批準文件,包括賣方等效的B級要求進行采購。
(2)B-1級:完全符合MIL-STD-883(微電子器件試驗方法和程序)的1.2.1節所要求,并按照標準軍用圖樣(SMD – Standard Microcicuit Drawing),國防電子供應中心(DESC – DefenceElectronic Supply Center)圖樣或政府批準的其它文件進行采購。即通常稱883級,器件上有5962 – xxx號。

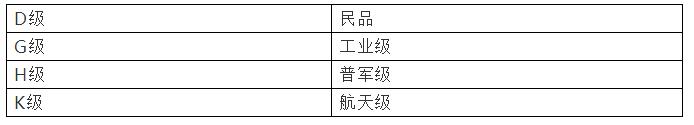

(3)S-1級:完全按照MIL-STD-975(NASA標準的電子電氣和機電源器件目錄)或MIL-STD-1547(航天飛行器和運載火箭用元器件、材料和工藝技術要求)進行采購,并有采購機關的規范批準。MIL-PRF-38534D混合集成電路規范(依次低→高等級)
電阻、電容、電感元件 MIL 標準中有可靠性指標的元件失效等級分五級MIL 標準中有可靠性指標的失效率等級和失效率的對應關系
3.歐空局元器件
半導體分立器件:
ESA/SCC(Europe SpaceAgency/Space Componet Cooperation)5000標準
試驗等級:B級、C級(從高到低)
批接收等級:1級、2級、3級(從高到低)
微電路:
ESA/SCC(Europe SpaceAgency/Space Componet Cooperation)9000標準
試驗等級:B級、C級(從高到低)
批接收等級:1級、2級、3級(從高到低)
電阻、電容、電感器件:
ESA/SCC(Europe SpaceAgency/Space Componet Cooperation)3000和4000標準
試驗等級:B級、C級(從高到低)
批接收等級:1級、2級、3級(從高到低)

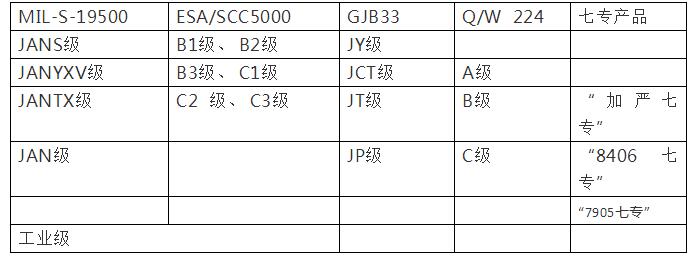

4.國外軍用元器件與我國軍用元器件質量等級對應關系半導體分立器件質量等級對應關系

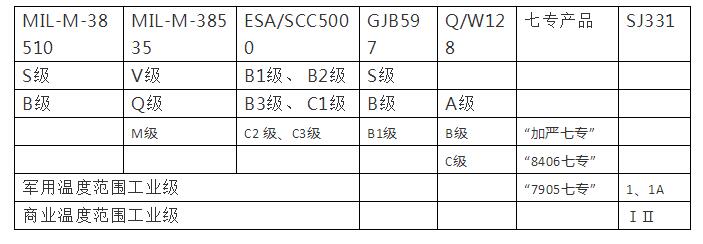

微電路質量對應等級

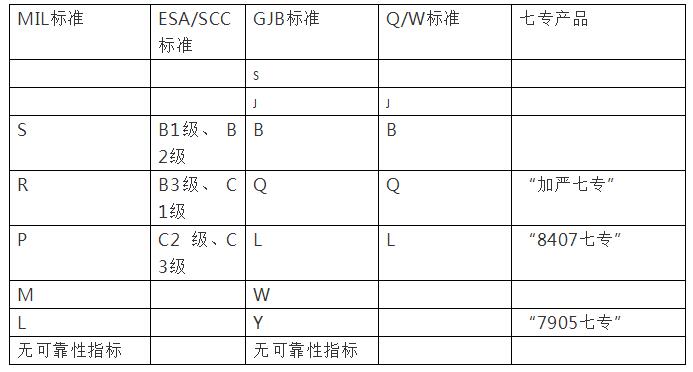

阻容電感失效率等級對應
